山特维克CoroBore 820 XL 用于大直径孔的粗镗刀具

Model:CoroBore 820 XL

Brand:CoroBore 820 XL

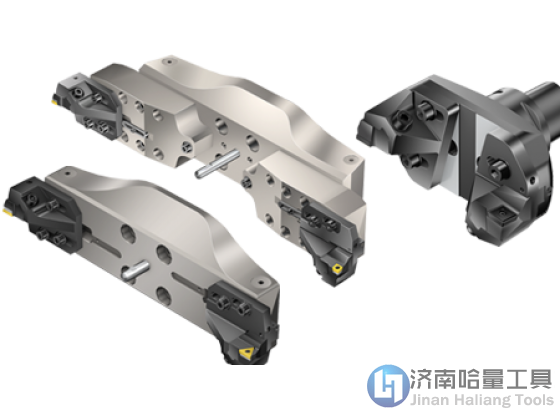

Brief: CoroBore® XL是用于大直径孔的镗削刀具系统。借助桥式滑块和刀柄,实现高效率粗镗。在大直径孔加工中,该系统可提供更好的刚性与可靠性,以达到所需的孔质量与直径。

CoroBore® XL是用于大直径孔的镗削刀具系统。借助桥式滑块和刀柄,实现高效率粗镗。在大直径孔加工中,该系统可提供更好的刚性与可靠性,以达到所需的孔质量与直径。

优点

  • 系统可靠性高,刀头和刀夹之间为刚性接口,保证稳定和没有振动的镗削
  • 具有最高稳定性的刀夹设计
  • 针对大直径孔进行优化的专用刀柄
  • 也可作为轻质刀具提供:CoroBore轻质镗削刀具减轻了刀具重量和减小了换刀力矩,此使装夹更简单并能镗削更大直径的孔


特点

  • 范围很广的CoroTurn 107和T-Max P标准刀片分类
  • 轴向和径向可调式刀夹降低了库存成本
  • 用高强度铝合金制造,降低了总成重量
  • 采用硬质涂层表面防护,所有装配部件之间为高刚性接口,以实现最大的稳定性
    和可靠性
  • 通过刀具的切削液


应用

  • 用于所有材料类型的专用刀片槽形和材质
  • 大型零件,例如箱体、外壳、齿轮箱、机架等
  • 圆刀片刀夹是一种针对覆层材料加工 (例如:在油气应用中Inconel 625焊孔的镗削) 的高效解决方案
双刃镗削 阶梯镗削 单刃镗削


扩孔 通孔 断续 盲孔

ISO应用范围



建议

  • 选择CoroTurn 107获得较低切削力
  • 将XL刀夹及CD880刀片KAPR 90°用于扩孔工序。适合重载加工和不稳定工况的出色刀片。
    • 推荐切削深度为15 mm (0.590英寸)
  • 在要求坚固刀片和提高加工安全性的苛刻应用中选用T-Max P刀片。
  • 阶梯镗削是增加切削深度而又不带来过大振动的有效方法

产品范围

镗削范围,mm (英寸) 150-300
(5.905-11.811)
298-540
(11.732-21.260)
538-1,260
(21.181-49.606)
孔公差 IT9 IT9 IT9

装配组件概览:

CoroBore 820 XL,
直径150-300 mm
(5.905-11.811英寸)
CoroBore 820 XL,
直径298-540 mm
(11.732-21.260英寸)
CoroBore 820 XL,
直径538-1,260 mm
(21.181-49.606英寸)
1. 刀夹
2. 滑块
3. 接柄
1. 刀夹
2. 滑块
3. 桥式滑块
1. 刀夹
2. 滑块
3. 加长桥式滑块
4. 桥式滑块

材质和槽形

应用 韧性 首选 耐磨性
粗加工 GC4235 GC4225 GC4215
GC2035 GC2025 GC2015
GC4215 GC3215 GC3210/GC3205*
GC1115 H10 GC1810
GC1115/H13A GC1105 GC1105

*GC3210球墨铸铁,GC3205灰口铸铁
有关切削参数推荐值,参见主样本。

刀柄

直径为150-300 mm (5.905-11.811英寸) 的CoroBore XL配备带有可乐满Capto后端接口的集成式接柄。直径为298-1,260 mm (11.732-49.606英寸) 的CoroBore XL刀柄设计带有独特的刀具侧面接口,非常适合进行大直径镗削。刀柄具有大支撑面,保证了稳定性,并通过大的驱动平键承受大扭矩而承受轴向力。

通过中心与法兰的内冷却液。可将驱动键和桥式滑块旋转90度。

为镗削工序选择刀柄时,抗弯曲度和扭矩传递都是需要考虑的最重要的因素。为了得到最佳稳定性和孔质量,采用可乐满Capto接口或可乐满EH系统。

可乐满Capto接口是唯一为所有金属切削工序 (包括所有孔加工方法) 设计的模块化刀具系统。相同的切削刀具和接柄可用于不同的应用场合和机床。这样就可以在整个车间都标准化为一种刀具系统。记住下列几点:

  • 尽可能选择最短的接柄
  • 尽可能选择最坚固的接柄
  • 如果需要使用缩径杆,尽可能采用锥型
  • 对于长悬伸 (>4 x DCON),使用减振接柄
  • 对于长悬伸,如果可能,应确保法兰与主轴接触的刚性夹紧

可乐满EH系统具有强大的刀具灵活性 – 有多种切削头、接柄和刀柄可供选择。

  • 标准化刀具降低了刀具库存,同时最大程度地减少了机床停机时间
  • 适用于需长悬伸的镗削工序,例如在直径范围在1–36 mm (0.039–1.42英寸) 的大型加工中心。在深凹腔这种典型应用中,可乐满EH系统提供所需悬伸并同时确保加工安全性

用于镗削刀具的接柄/夹头选择

接柄和夹头系统
首先选择接口/夹头,
然后选择接柄/夹头
可乐满Capto CoroChuck 930
热涨
接柄
弹性夹头
接柄
+++ 很好 扭矩传递 +++ +++ +++ +++
++ 良好 跳动量 +++ +++ +++ +++
+ 好 平衡 +++ +++ +++ +++
镗削刀具接口
CoroBore 820 可乐满Capto 1
DuoBore 可乐满Capto 1
CoroBore XL 可乐满Capto 1
CoroBore 825 1 2 3
圆柱直柄 1
EH 1
精镗头391.37A/B 可乐满Capto
CoroBore 824 XS 可乐满Capto 1
CoroBore 824 XS EH 1
1 = 首选
2 3 = 补充选择
